Schadensbild
Bereits bei der Zerlegung zeigte sich ein erhebliches Schadensausmaß, das den vollständigen Funktionsverlust erklärte:
-
Das M6-Gewinde am Kern des Elektromagneten war ausgerissen
-
Dadurch kam es zu unzureichendem Kraftschluss und erhöhtem Übergangswiderstand
-

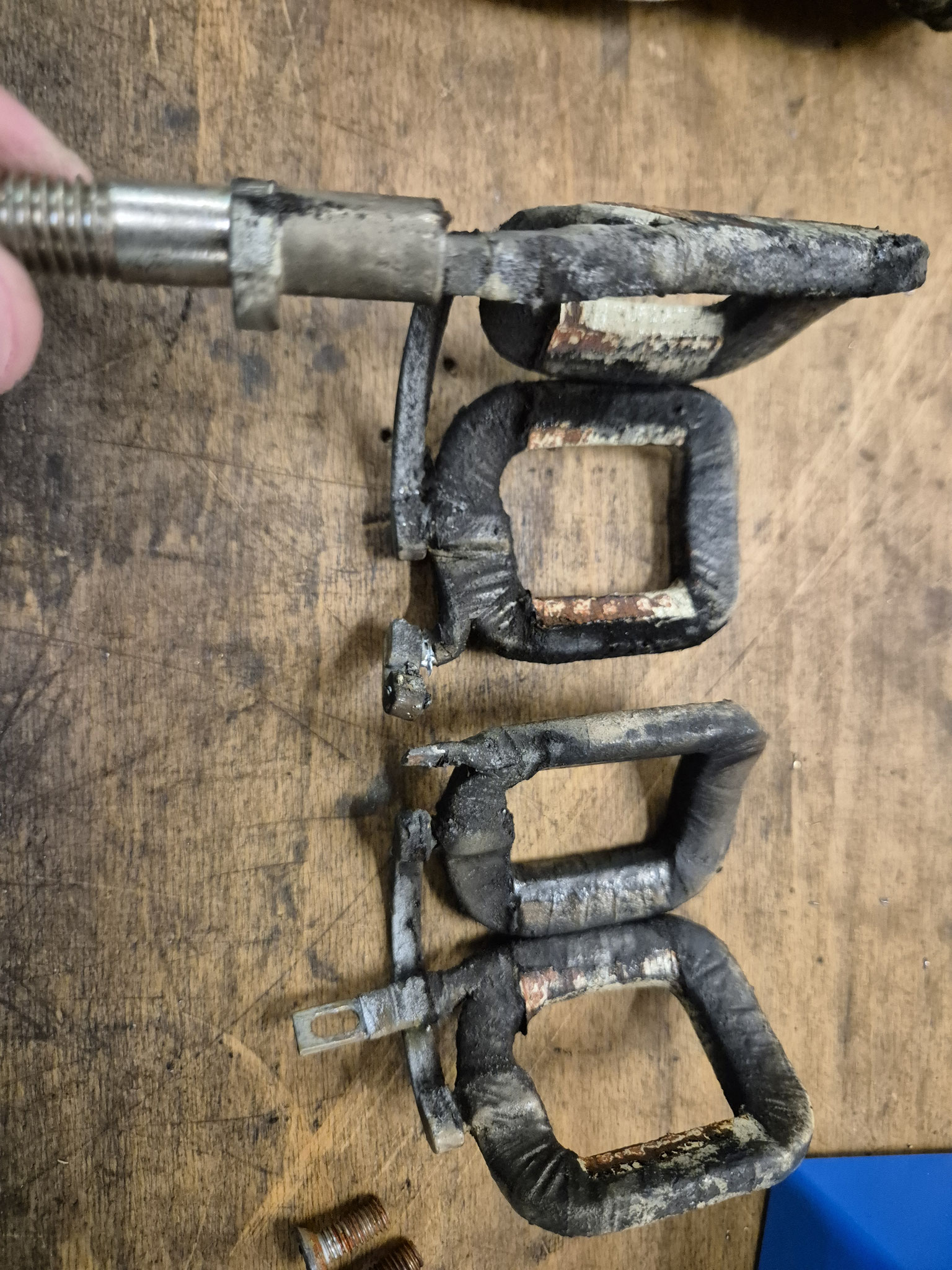

In der Folge überhitzte die Spule des Elektromagneten
-
Die Überhitzung führte zu:
-
thermischer Schädigung der Wicklung
-
zusätzlicher mechanischer Beschädigung
-
-
Der Elektromagnet war nicht mehr schaltfähig – der Anlasser fiel komplett aus
Durchgeführte Instandsetzungsarbeiten
Aufgrund der sicherheitsrelevanten Funktion des Anlassers wurde die Baugruppe vollständig zerlegt und fachgerecht instand gesetzt:
Elektromagnet:
-
Entfernen sämtlicher beschädigter und thermisch geschädigter Lötverbindungen
-
Neu verlöten aller elektrischen Anschlüsse
-
Mechanische Instandsetzung der beschädigten Bauteile
-
Reparatur des ausgerissenen M6-Gewindes mittels Gewindeeinsatz
-
Konforme Montage aller Komponenten gemäß Bauzustand
Anlassermotor:
-

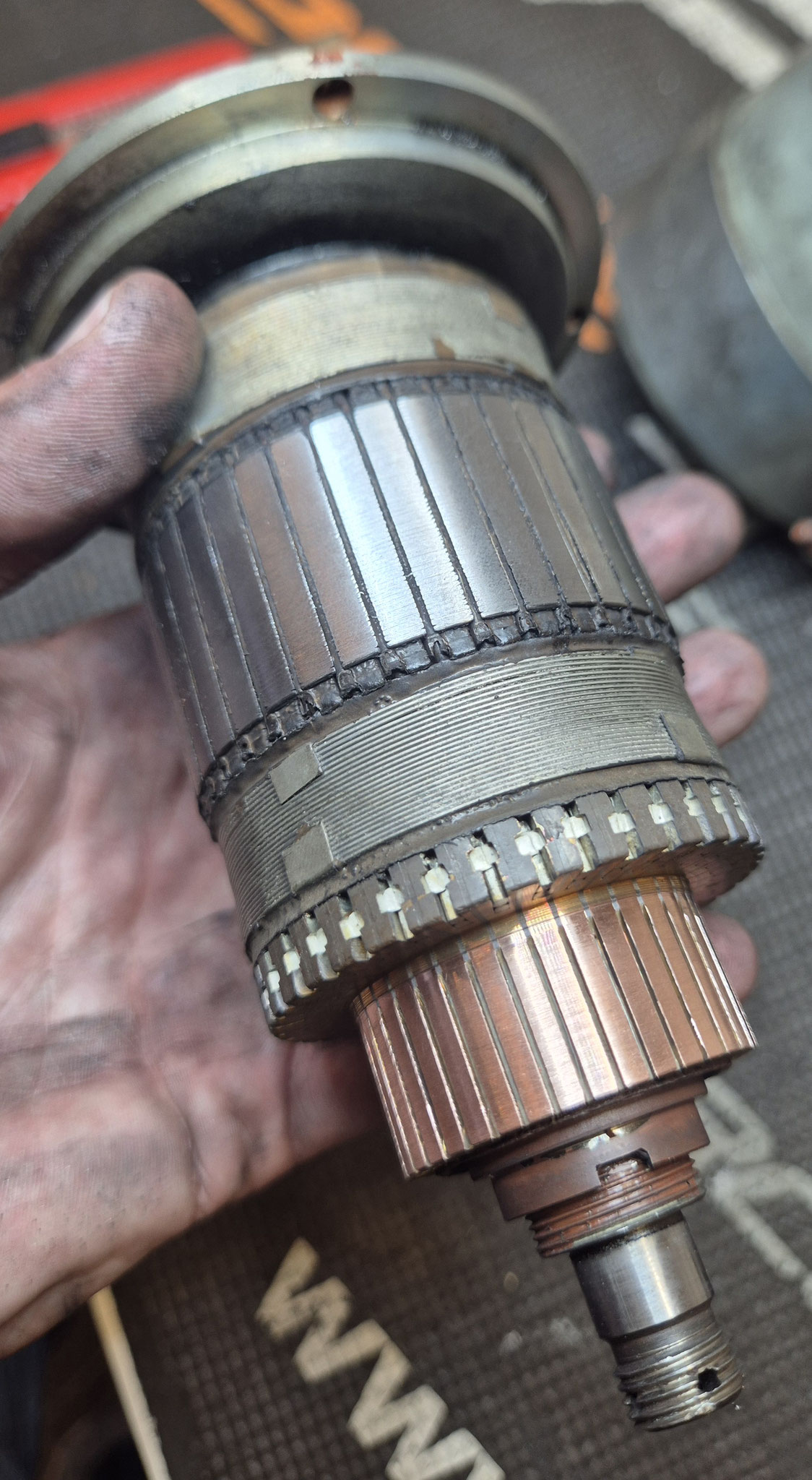

Kollektor abgedreht, um Brandstellen, Riefen und Unrundheit zu beseitigen
-
Kohlebürsten erneuert und neu eingeschliffen, um eine gleichmäßige Stromübertragung sicherzustellen
Abschluss und Ergebnis
Nach Abschluss der Instandsetzungsarbeiten wurde der Anlasser wieder zusammengebaut und geprüft. Die Funktionsprüfung zeigte:
-
Einwandfreies Schaltverhalten des Elektromagneten
-
Keine thermischen Auffälligkeiten unter Last
-
Ruhiger, gleichmäßiger Lauf des Anlassermotors
-
Wiederherstellung der vollen Einsatzfähigkeit
Fazit
Der Anlasser zeigte, wie ein zunächst mechanischer Defekt – ein ausgerissenes Gewinde – im Betrieb zu einem schlagartigen Ausfall führen kann. Durch fachgerechte Instandsetzung, präzise mechanische Reparatur und saubere elektrische Arbeiten konnte die Baugruppe jedoch vollständig wiederhergestellt werden.
